Les départs en ITE

Carnet de détails ITE Les départs en ITE

Départ sur balcon, coursive, loggia, terrasse, trottoir – pente vers l’extérieur

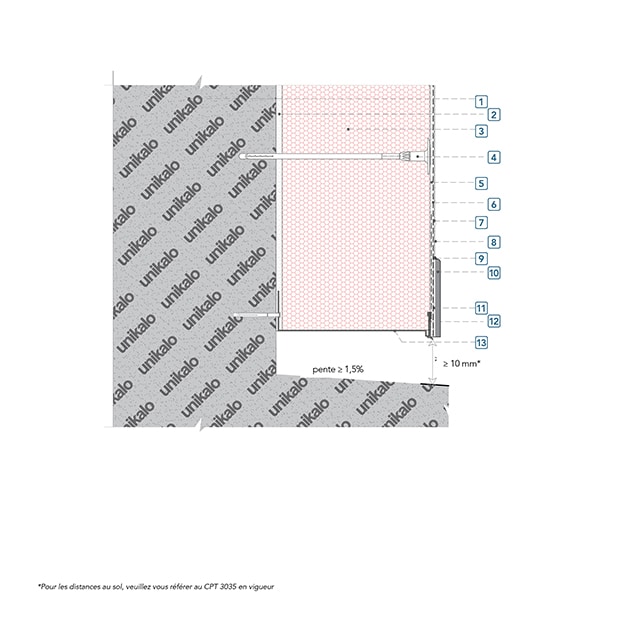

Coupe technique : Départ sur balcon, coursive, loggia, terrasse, trottoir - pente vers l'extérieur

Cliquez sur le schéma pour l’agrandir. Les repères renvoient à la légende ci-contre.

Télécharger la planche

Schéma PDF 788 Ko Fichier DWG 2 Mo

Légende du schéma

Mur Support
K-THERM XT MCR / XT MCR LT
Isolant
Cheville
K-THERM XT MCR / XT MCR LT
Armature en fibre de verre
Fixateur K-THERM XT
Finition K-THERM XT RPE / RME
Mastic PU
Plinthe optionnelle (carreau céramique ou similaire)
Colle à carrelage
Profilé d'arrêt à clipser
Profilé de départ Alu

À vérifier avant mise en œuvre

Pour les distances au sol, veuillez vous référer au CPT 3035 en vigueurPour les distances au sol, veuillez vous référer au CPT 3035 en vigueur
